CCD檢測知識2：數碼相機的接口

由于傳輸噪聲，失真或其他信號降級不影響正在傳輸?shù)男畔?，因此在過去十年中，數碼相機已變得越來越流行。由于輸出信號是數字信號，因此在傳輸過程中幾乎沒有信息丟失。隨著越來越多的用戶轉向數碼相機，成像技術也得到了發展，以包括大量的數字接口。在接下來的十年中，成像環境將有很大的不同，但是當今最常用的接口是捕獲板，FireWire，CameraLink?，GigE和USB（表3）。

與選擇相機的許多標準一樣，沒有單一的最佳選擇界面，而是必須為手邊的應用選擇最合適的設備。異步或確定性傳輸允許接收數據傳輸，從而保證信號完整性，并由于雙向通信而在定時上進行傳遞。在同步傳輸中，會發生計劃的數據包傳輸（例如，每125μs），從而保證了定時，但允許以高傳輸速率丟棄數據包。

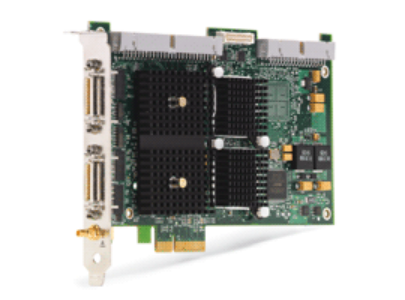

捕獲板

CCD檢測圖像處理通常涉及計算機的使用。捕獲板允許用戶將模擬攝像機信號輸出到計算機中進行分析；或模擬信號（NTSC，YC，PAL，CCIR），捕獲板包含一個模數轉換器（ADC），以將信號數字化以進行圖像處理。其他可以實時查看信號。然后，用戶可以捕獲圖像并將其保存以備將來操作和打印。捕獲板隨附基本的捕獲軟件，允許用戶保存，打開和查看圖像。捕獲板一詞也指從數字相機接口獲取和解釋數據所必需的PCI卡，但并不基于標準的計算機連接器。

火線（IEEE 1394 / IIDC DCAM標準）

由于FireWire端口在計算機上的廣泛可用性，FireWire（又名IEEE 1394）是一種流行的串行等時攝像機接口。盡管Firewire.a是傳輸速率較慢的接口之一，但FireWire.a和FireWire.b都允許連接多個攝像機，并通過FireWire電纜提供電源。不建議熱插拔/熱插拔，因為連接器的設計可能會導致電源引腳與信號引腳短路，從而可能損壞端口或設備。

CameraLink?

CameraLink?是專門為機器視覺應用而開發的高速串行接口標準，尤其是那些涉及CCD檢測自動檢查和過程控制的應用。甲相機草丁采集卡所需的使用，以及功率必須分別向照相機提供。需要專用電纜，因為除了低壓差分對LVDP信號線之外，還提供了單獨的異步串行通信通道以保留用于數據傳輸?shù)娜繋?。單電纜基本配置允許255 MB / s的視頻傳輸速度。雙路輸出（完整配置）允許使用單獨的攝像機參數發送/接收線，以在極端高速應用中釋放更多的數據傳輸空間（680 MB / s）。

CameraLink?HS（高速）是CameraLink?接口的擴展，通過使用更多的電纜，可以提供更高的速度（在15m處高達2100MB / s）。此外，CameraLink?HS集成了對最長約300m的光纜的支持。

GigE（GigE視覺標準）

GigE基于千兆位以太網互聯網協議，并使用標準的Cat-5和Cat-6電纜連接高速相機接口?？梢詫?biāo)準的以太網硬件（例如交換機，集線器和中繼器）用于多臺攝像機，盡管每當使用非對等（攝像機到卡的直接連接）連接時都必須考慮總帶寬。在GigE Vision中，相機控制寄存器基于EMVA GenICam標準。在某些攝像機上是可選的，鏈路聚合（LAG，IEEE 802.3ad）并行使用多個以太網端口以提高數據傳輸速率，并通過多播來分配處理器負載。在某些攝像機的支持下，網絡精確時間協議（PTP）可用于同步連接在同一網絡上的多個攝像機的時鐘，從而在其關聯的曝光之間建立固定的延遲關系。設備是可熱交換的。

USB（通用串行總線）

USB 2.0由于在計算機中無處不在而非常流行。雖然速度不高，但是很方便。最大可達到的速度取決于USB外圍組件的數量，因為總線的總傳輸速率固定為480Mb / s。電纜可在任何計算機商店中買到。在某些情況下，與筆記本電腦一樣，可能有必要單獨為相機供電。

USB 3.0具有USB 2.0的即插即用優勢，同時允許更高的數據傳輸速率。

CoaXPress

CoaXPress是單電纜高帶寬串行接口，在電纜長度最大為100m的情況下，其最高傳輸速率為6.25Gb / s。可以使用多條電纜，最高速度為25Gb / s。與PoE一樣，同軸供電也是一個可用選項。需要CoaXPress圖像采集卡。
