在傳統的自動化生產中，典型的尺寸測量方法是千分尺，游標卡尺，塞規等。但是，這些方法的測量精度低，速度慢，不能滿足大規模自動化生產的需求。基于CCD測量的尺寸測量屬于非接觸式測量，具有檢測精度高，速度快，成本低，安裝簡單的優點。它可以測量各種尺寸的零件，例如長度，圓形，角度，弧形等。

步驟1：獲取圖像

有兩種獲取方式：離線和在線。離線是預先獲取存儲在文件夾中的圖像，而在線獲取是連接相機以實時收集圖像。圖像格式為BMP或JPG。

步驟2：圖案定位

在CCD檢測軟件上添加定位工具“模式”，訓練需要定位的模型，并找到被測產品的模式。

步驟3：測量圓心

添加檢測工具“圓”以檢測是否存在四個法蘭圓，并測量圓之間的長度和大小。

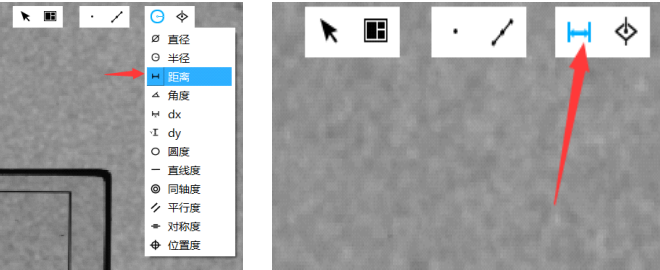

步驟4：根據軟件功能，我們可以測量產品的各種角度，弧度和距離。

視覺尺寸測量

各種尺寸測量

基于CCD檢測的尺寸測量方法具有成本低，精度高，安裝方便的優點。它的非接觸式，實時性，靈活性和準確性可以有效解決傳統檢測方法的問題。同時，尺寸測量是機器視覺技術最普遍的應用行業。尤其是在自動化制造業中，有必要通過用機器視覺測量工件的各種尺寸參數（例如長度測量，圓測量，角度測量，弧形測量和面積測量）來檢測工件相關區域的基本幾何特征。測量。它不僅可以獲取在線產品的尺寸參數，還可以對產品進行在線實時判斷和分類。因此被廣泛應用在各種領域上。
