第二章傳感器

傳感器的作用相當于人體的五官,它們是獲取有關機械自身狀態信息和周圍環境狀態信息的一種工具，計算機以這種信息為基礎,決定機械的動作。因?yàn)閭鞲衅鞯姆N類非常繁多,所以這里不可能談及各種傳感器*.位置、力、溫度光等信息，通過傳感器將轉變成計算機容易采用的電信號.

計算機是根據從傳感器得到的電信號,獲取有關機械設備本‘身和周圍環境的狀態信息的.因此，雖然有許多轉感器能夠很好地測定外界的狀態信息,但是,也有一些信息不能直接通過傳感器得到。例如,能被測量的信號受到噪聲污染的情況,或者要觀測的物理量無法轉變?yōu)殡娦盘柕那闆r,以及在預算和空間關系方面,無法安裝必要的傳感器等情況.即使在這種情況下,當噪聲性質和觀測對象的動特性已知時，仍可以采用計算的方法對信號進行估計。例如，利用機器人關節角傳感器的觀測值,可以估計出角速度。本章將以這種方法為中心,研究信號的測量問題.

2.1

連續系統和離散系統

21.1

連續系統和離敝系統的模型化

價格低康、使用方便、體積小巧的微型計算機，使機械設備的狀況發生了巨大變化。這時,模擬裝置轉變成了數字裝置,硬件轉變成了軟件，機械元件也發生了變化。機械電子學不是機械與電子技術的簡單組合。發展到現在,從由物理的“東西”構成的機械

中,加進軟件這一點來看，它可以被看作是- -種新的技術。總之,利用軟件顯然可以對信息進行處理。與此對照,在以前的機械中，信息也是物理機械的-部分.

在采用微型計算機以前,機器內部的信息處理,是依靠由晶體管組成的模擬電路，和以調速系統為代表的機械模擬回路來實現的。在這類系統中,狀態是連續變化的,故稱之為連續系統。與此相反,當用計算機進行信息處理時,處理結果變成了不連續的(離散的),如圖2.1所示.內部包含這部分內容的系統，稱為離散系

統。但是,當處理速度非常快時,可.以把離散系統看作連續系統.通常，連續系統的數學模型可以方便地用.微分方程描述，而離散系統的數學模型，則可以方便地用差分方程描述.

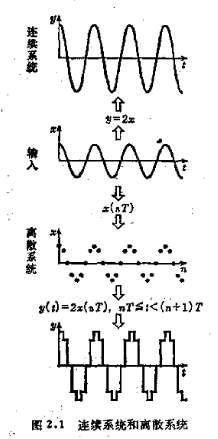

現在我們用一個簡單例子，說.明一下，上述情況。在圖2.1所示的情況中，按正弦規律變化的量x為輸人量，以兩倍x作為輸出的連續系統,其輸出為y一2x.在功能與此相同的離散系統例子中，計算機.每經過時間間隔T ,錄取一次x(0) .的值，以錄取值的兩倍作為輸出的情況，也在圖2.1上表示了出來。狀態方程式與觀測方程式

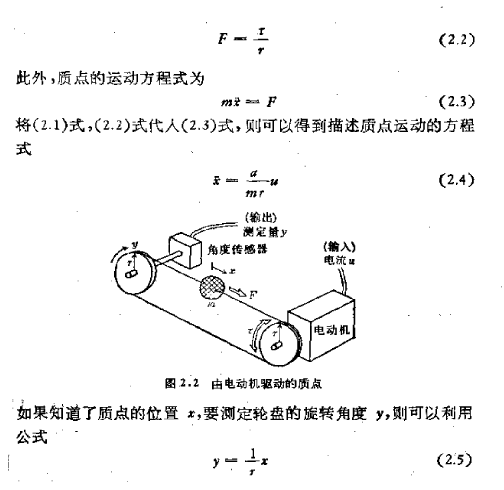

下面我們舉-個稍微復雜的例子.圖2.2表示的系統是一個由電動機.產生的轉矩τ驅動質鼠為m的質點

的例子。因?yàn)殡妱?dòng)機產生的轉矩I與輸人電流“成正比,故有

τ一u1

(2.1)

若設輪盤的半徑為r,則加到質點上的力F為

輸人電流x與輸出”的關系,可以由(2.4)式和(2.5)式組成的微分方程式得到(連續系統情況).

其次,考慮在同一個圖2.2.上，若計算機以T為時間間隔對少進行采樣，同時將計算結果作為u進行輸出的情況(離散系統悄況).即使在這個例子中，從*到y(tǒng)這一部分仍然是-一個連續系統而不會發生變化。但是與用計箅機進行處理的離散時刻kT對應的控制量n(k)和采樣數據y(k)則都是離散的。我們約定，以后在沒有特別指明時sury,u(G),y(x),...均表示關于時間的連續量,而u(k),y(k),...(k- 0,1,2..)則表示在采樣時刻AT時的u;y的值。此外,所謂連續系統和離散系統這樣一些術語,其眷眼

點在于整個系統的性質,像這個例子中，雖然局部系統是連續的,但全體系統則是離散的,這點也必須注意.

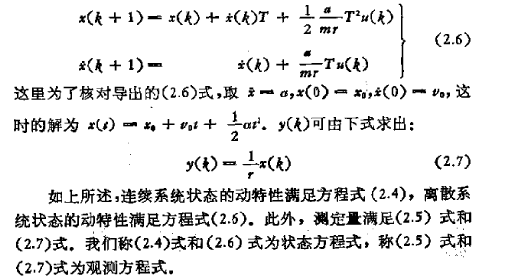

只著眼于研究采樣時刻kT時的狀態時,則系統的動特性用差分方程式描述.例如,控制量u(k)可以由y(k)確定(當 然,根據y(k- 1),..也是可以進行計算的)，當T≤t<(k+ 1)T,u(;)- u(k)一常量時,則對應于時刻kT及(k + 1)T的(2.4)式的解滿足下列關系式;
